Presilhas Harlo
Componentes de fixação industrial para estampos, moldes e ferramentais, utilizados em prensas e máquinas operatrizes.
Escolha o modelo
Presilha avulsa – Modelo HB
Presilha em ferro fundido nodular modelo HB, disponível em seis modelos.

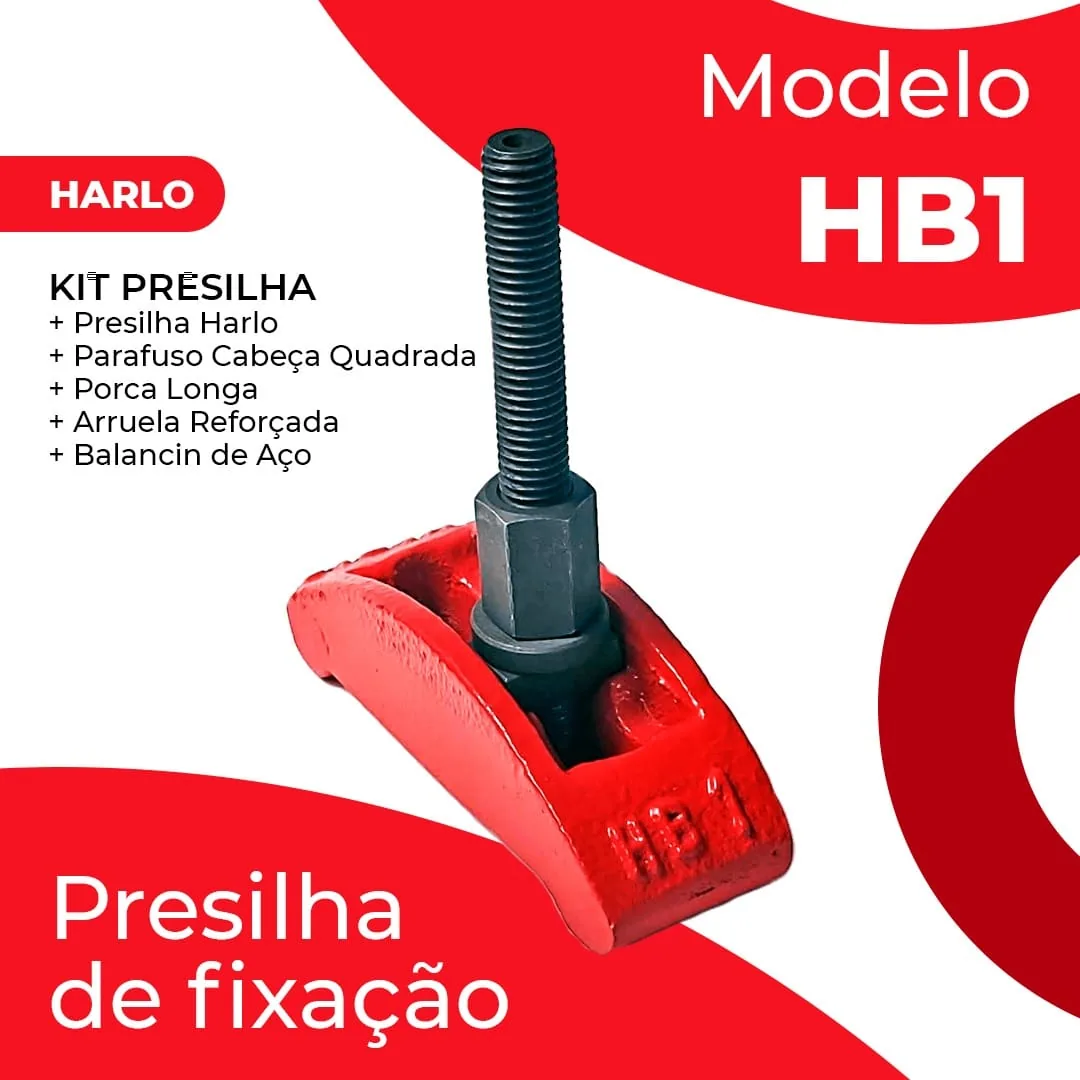

Conjunto de presilhas para estampo – Modelo HB
Especial para prensas. O conjunto é composto por presilha, balancim, arruela reforçada, parafuso de cabeça quadrada e porca longa.
- Comprimento da presilha
- 121 mm
- Largura
- 40 mm
- Altura
- 40 mm
- Comprimento do rasgo
- 76 mm
- Peso
- 600 g
- Parafuso utilizado
- 1/2"
- Aplicação
- Fixação de estampos e moldes em prensas e máquinas operatrizes.
Tabela técnica
Medidas oficiais do catálogo Harlo. Toque em uma linha para ver o modelo.
| Código | Comprimento da presilha | Largura | Altura | Comprimento do rasgo | Peso | Parafuso utilizado |
|---|---|---|---|---|---|---|
| HB1 | 121 mm | 40 mm | 40 mm | 76 mm | 600 g | 1/2" |
| HB2 | 150 mm | 59 mm | 48 mm | 104 mm | 1.150 g | 5/8" |
| HB3 | 208 mm | 69 mm | 62 mm | 134 mm | 2.750 g | 3/4" |
| HB4 | 248 mm | 80 mm | 75 mm | 163 mm | 4.000 g | 7/8" |
| HB5 | 302 mm | 79 mm | 82 mm | 202 mm | 5.800 g | 1" |
| HB6 | 348 mm | 112 mm | 98 mm | 233 mm | 12.500 g | 1" |
Componentes do conjunto

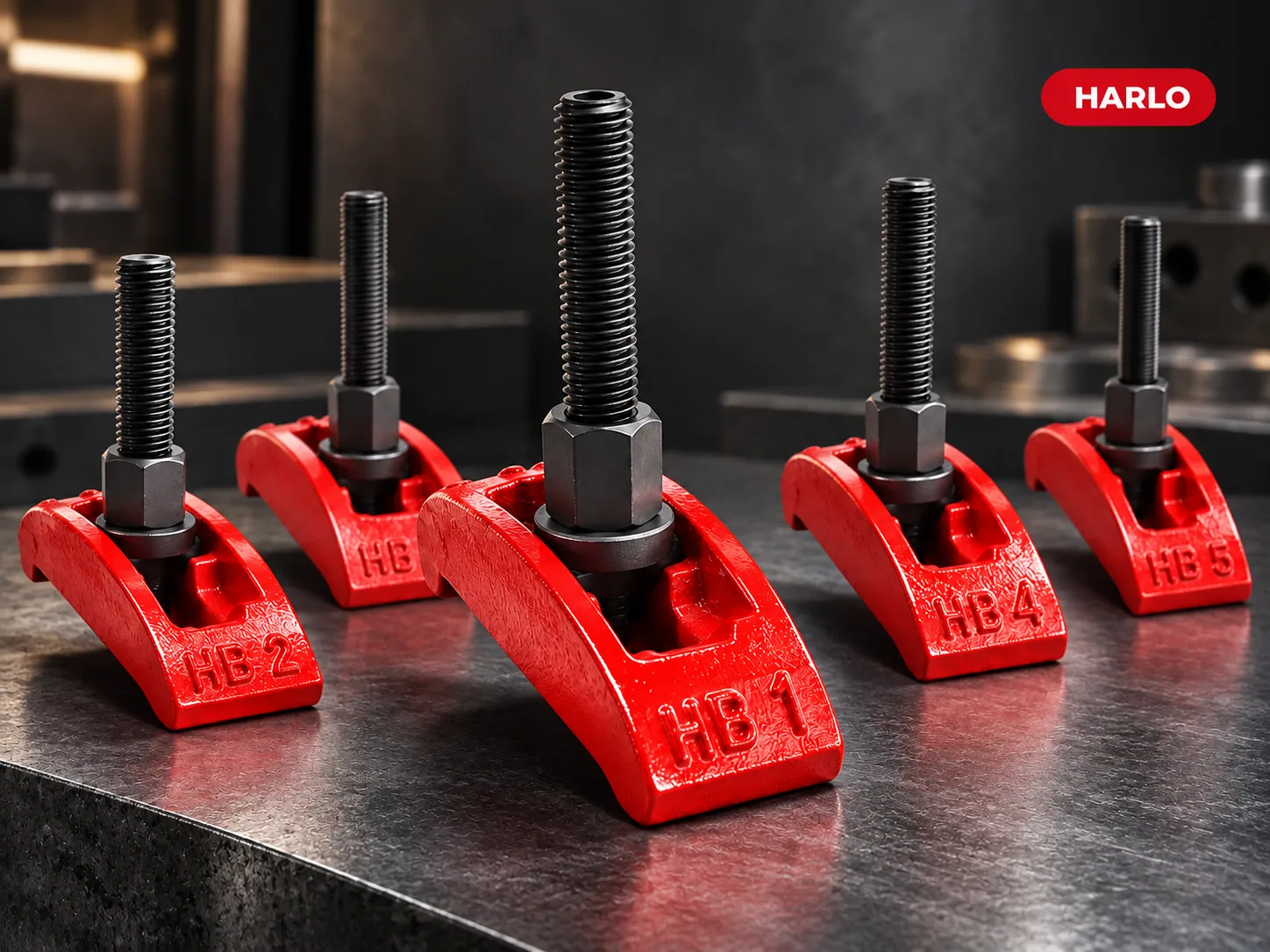

Linha HB para fixação industrial
A Linha HB Harlo foi desenvolvida para aplicações de fixação de estampos, moldes e ferramentais em prensas e máquinas operatrizes.
A solução pode ser utilizada tanto através da presilha avulsa quanto através do conjunto completo de fixação, permitindo diferentes configurações conforme a necessidade da aplicação.
Presilha avulsa – Modelo HB
Fabricada em ferro fundido nodular e disponível em diferentes dimensões, a presilha avulsa pode ser utilizada conforme as características da máquina, da ferramenta e do rasgo da mesa.
Conjunto de presilhas para estampo – Modelo HB
O conjunto completo reúne os principais componentes necessários para a fixação: presilha, balancim, arruela reforçada, parafuso de cabeça quadrada e porca longa.
Precisa de ajuda para escolher o modelo?
Informe sua aplicação, máquina e medidas à equipe Harlo para receber orientação sobre o modelo mais adequado.
Aplicação
Este tipo de presilha é utilizado na fixação de estampos, moldes e ferramentais em aplicações industriais, especialmente em prensas e máquinas operatrizes.
Sua função é proporcionar uma fixação segura, estável e confiável durante o processo produtivo, contribuindo para o melhor posicionamento e a firmeza do conjunto.
Para indicar o modelo mais adequado, informe à equipe Harlo a máquina, a ferramenta e as medidas do rasgo da mesa.
